vytran光纖切割機LDC401切割?80μm - ?1.25mm包層的光纖

0.00
0.00


       vytran光纖切割機LDC401,用于?80 μm - ?1.25 mm包層的光纖



特性

· 切割?80 μm - ?1.25 mm包層的玻璃光纖

· 平切或最大15°的斜切

· 可以針對多種光纖編程步驟:

o 單模、多模和保偏光纖

o 毛細管*

o 光子晶體光纖(PCF)*

o 微結構化的光纖*

o 非圓形光纖

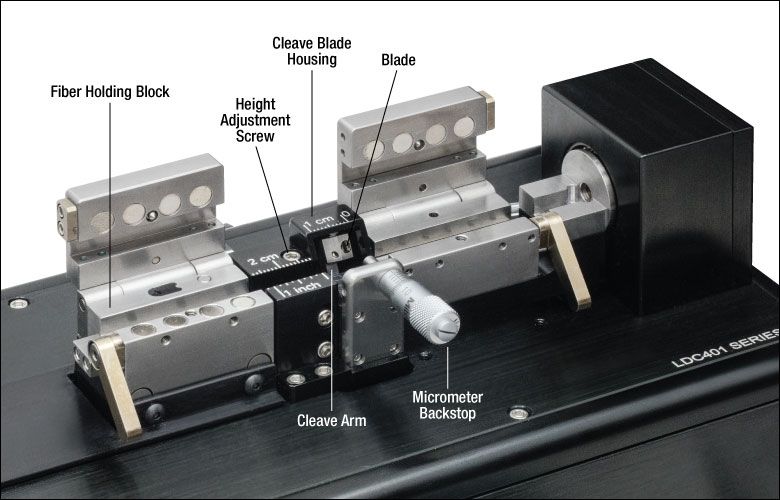

 LDC401LDC401A光纖切割機對包層直徑80 μm - 1.25 mm的光纖進行高質量的切割,從而為精確熔接應用提供支持。LDC401提供平切(即,切割平面垂直于光纖長度),而LDC401A可提供平切和斜切。每款光纖切割機都帶有一個鉆石切割刀,一個微止器,用于對特制光纖進行低拉力切割,和一個尺模塊和平移光纖夾持座,用于對準切割點。LDC401A還包含一個旋轉臺,用以施加斜切所需的扭力。

左邊的光纖夾持座連接到與我們直線拉力測試機中使用的相同的電動臺,且包含一個負載單元,使系統可以在切割過程中內部監控施加到光纖的拉力。在切割之前,通過將所需位置以毫米為單位輸入平板控制器中,可調節此光纖夾持座的位置。

每臺光纖切割機附帶的平板控制器使得可以精密控制切割過程的參數??烧{節的設置包含光纖拉力、旋轉角、施加拉力和扭力的速度、劃線器接觸光纖的速度和光纖直徑。LDC401A平板中包含的一個切割角計算器,可以提供切割參數估計值,它可由用戶進行改進。該平板控制器包含10個常用切割參數文件。

一旦設置了所需的切割參數,并加載到切割器后,可移除平板,通過按下裝置頂部的藍色按鈕開始切割過程。如要制造具有多個切割站的環境,這種特性可以輕松將相同的切割參數加載到多臺LDC401切割器中,可大大提高生產效率。

         LDC401LDC401A的設計可安裝能夾持多種外徑的光纖夾持座。我們的上插條和下插條在下方單獨出售,還列出了每個插條可接受的最大光纖尺寸。光纖夾持插條標簽有一個選擇指南,幫助您基于將要切割的光纖直徑選擇所需的一對光纖夾持座。操作光纖切割機需要兩個上插條和兩個下插條。作為每個光纖切割機所包含的平板控制器替代產品,我們提供了VYT300C手持控制器。該控制器兼容Vytran大直徑光纖切割機及帶有手動模具組件的Vytran光纖涂覆機。使用手持控制器可連續配置多個光纖處理過程中的參數。

   我們還提供套件,用于將顯微鏡添加到切割機,或將平板控制器安裝在切割機后面或上方。數碼顯微鏡能夠顯示放大20X220X的光纖、切割刀片和微止器,以便更有效地使用切割機。

         *具有較大"空氣填充"部分的特制光纖由于材質問題,可能無法實現精確的斜切。

         LDC401設計用于垂直于光纖的長度進行平切,而LDC401A具有一個旋轉臺模塊,可進行最大15°的斜切。*

這些切割機利用拉伸和擦劃切割過程,其中沿著光纖的長度施加拉力,再利用鉆石切割刀進行自動擦劃。在刀片對光纖擦劃后,維持拉力,使劃痕可以沿光纖的寬度進行傳遞,從而完成切割。LDC401A利用旋轉臺在擦劃前對光纖施加扭力來完成斜切。切割平面將垂直于施加到光纖的拉力和扭力一起創造的最大應力。

切割機還具有可執行自動亞臨界擦劃程序的設定,這個程序的設計目的是改善特制光纖的切割質量,比如光子晶體光纖(PCF)、微結構光纖、毛細管或高應力的光纖(多模光纖或保偏光纖)。每個切割機都有一個平頭的微止器,在進行低拉力切割時有助于改善端面質量。

   每個切割機都包含用于對光纖擦劃的鉆石切割刀。使用正常切割參數時,一個切割刀位可切割多達5000(取決于被切割的光纖的包層性質)。切割機的切割刀在更換之前,切割刀位可更換9次左右(假設使用合適的切割參數和正確的、不會導致刀片意外損壞的操作)。我們僅推薦對具有玻璃包層的光纖使用這些切割機;其它材料(如塑料)會很快損壞刀片。
